Henkilönostin 80 imer
Henkilönostin 80 AC-sarja
IMER IM80 saksinostimet – kompakti ja tehokas ratkaisu ahtaisiin työkohteisiin
Sisä- ja ulkokäyttöön soveltuva IMER IM80 -saksinostinsarja yhdistää kompaktin koon, tarkan sähköisen ohjauksen ja hyvän työskentelyulottuvuuden. Vain 800 mm:n leveytensä ansiosta IM80 on helppo liikuttaa myös kapeissa ja ahtaissa työkohteissa. Kompakti rakenne mahdollistaa työskentelyn myös matalissa tiloissa, sillä koneen kokonaiskorkeus on mallista riippuen vain 1600–1800 mm.
IM 7380 AC Saksilavanostimen keskeiset edut:
9,2 m työkorkeus vain 800 mm leveydellä
IMER IM 7380 AC on suunniteltu kohteisiin, joissa tarvitaan korkealle ulottuvaa työskentelykorkeutta, mutta työskentelytilaa on vähän. Vain 800 mm leveänä se mahtuu kulkemaan oviaukoista, käytävistä ja muista ahtaista kulkureiteistä, joissa tavanomaisilla 9 metrin luokan saksilavanostimilla työskentely ei ole mahdollista.
Nostinta voi ajaa max. nostokorkeudella
Toisin kuin monet muut saksilavanostimet, joita täytyy laskea alemmas aina seuraavaan kohteeseen siirryttäessä, IM80 mallisarjan nostimia voidaan ajaa turvallisesti myös sen maksimikorkeudessa.
Mitä etuja tämä tuo käyttäjälle?
Huomattava ajansäästö: Turhat lasku- ja nostovaiheet jäävät pois, mikä nopeuttaa työskentelyä etenkin pitkissä linja- ja asennustöissä (esim. kaapeli-, putki- ja kattoasennukset).
Parempi työturvallisuus ja ergonomia: Jatkuva nostaminen ja laskeminen lisää inhimillisen virheen riskiä ja aiheuttaa turhaa odottelua. Suora siirtyminen pitää työn imun päällä ja keskittymisen olennaisessa.
Pienempi mekaaninen kulutus: Kun nostojärjestelmää ei tarvitse edestakaisin pumpata jokaisen parin metrin siirtymän takia, koneen komponentit ja akku säästyvät kulutukselta.
Työturvallisuus
IM80-saksilavanostinsarja on suunniteltu maksimoimaan työturvallisuus ja työskentelyn sujuvuus. Työtason jatke tarjoaa lisää pituutta ja ulottuvuutta ilman kompromisseja: nostimen suurin sallittu kantavuus säilyy sisäkäytössä täysin samanlaisena myös jatko-osan päällä. Käyttäjän ei tarvitse arvailla tai laskea kantavuuden vähenemistä, vaan työskentely on aina turvallista ja huoletonta.
Ohjaavat renkaat kääntyvät 90° jolloin sisäinen kääntösäde on 0 mm
Ohjausyksikön Joystick-hallintakahva mahdollistaa koneen tarkan hallinnan ahtaissa kohteissa
Työlavanjatko 1.0 m

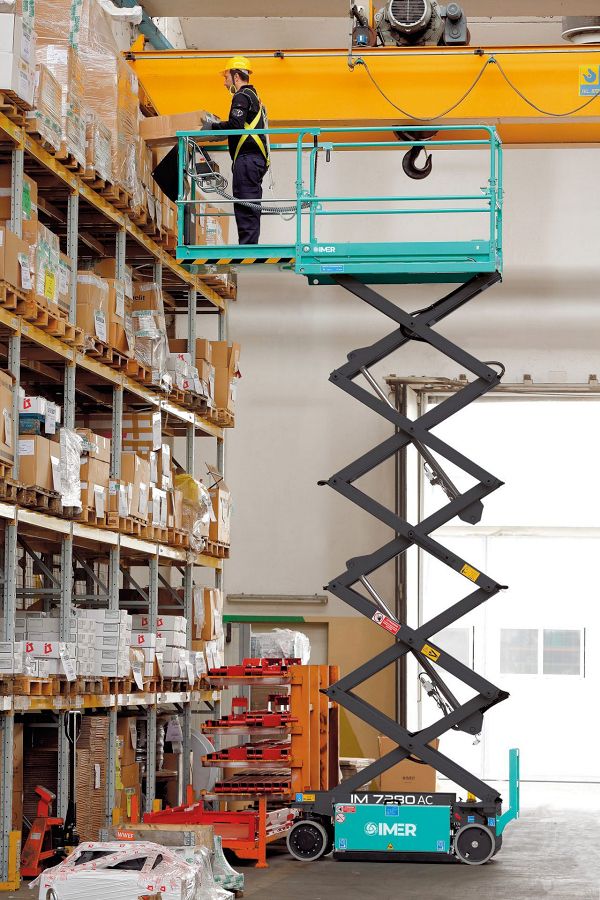

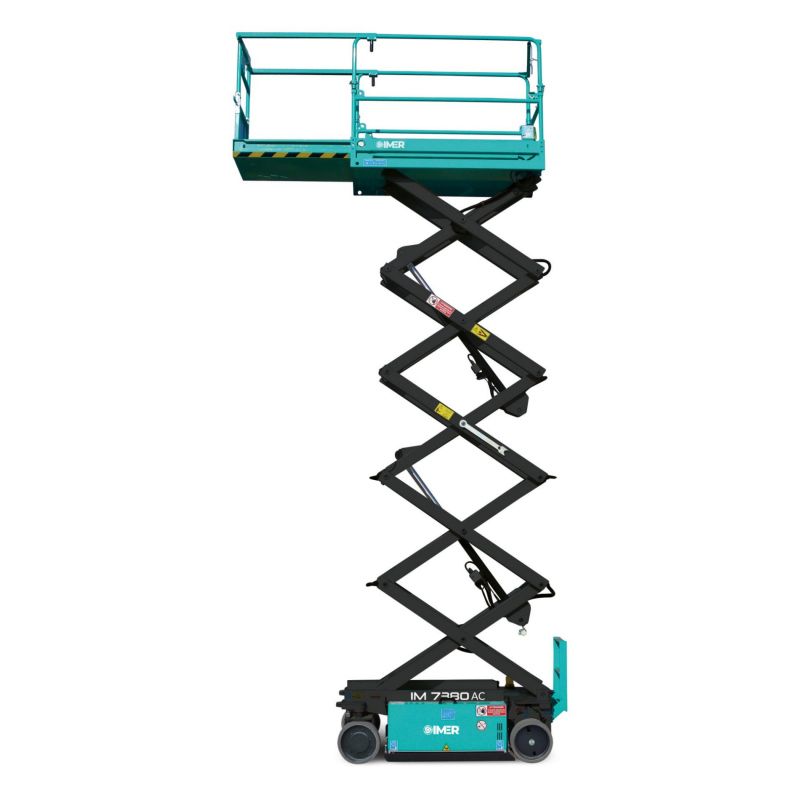

Saksilavanostin IM 7380 AC
- Työkorkeus 9,2 m
- Työnlava korkeus 7,2 m
- Kantavuus 230 kg / 2 hlö
- Työlavan koko 1630 x 774 mm
- Työlavan jatke 1000 mm
- Leveys 800 mm
- Pituus 1850 mm
- Korkeus min. 1800 mm
- Maavara kynnysten läpiajoon 90 mm
- Ajonopeus 4.0 km/h
- Ajonopeus ylhäällä 0.4 km/h
- AGM Akku 24V / 182 Ah
- Sisäinen kääntösäde 0 mm
- Ulkoinen kääntösäde 1650 mm
- Joustokumirenkaat 325 x 100 mm
- Paino 1850 kg
Vakiovarusteet: IM80-mallisarja
- Etupyörissä sähköinen tarkka AC voimansiirto
- Sähkömagneettiset pysäköintijarrut, sähköisellä katkaisijalla
- 90°sähköinen ohjaus
- Manuaalinen työlavanjatke 1.0m
- Kulkuportti jousilukituksella
- Manuaalinen hätälaskuyksikkö
- Nostosylinterien takaisku paluuventtiili
- Huoltovapaa 24V AGM-akusto 182Ah
- Akkulaturi automaattisella latausvirran katkaisijalla
- Akun päävirtakytkin
- Liikkeen huomioääni, äänimerkki, tuntimittari
- Proportionaalinen Joystick hallinta diagnostiikalla
- Kallistusmittari hälytysäänellä ja liikkeen pysäytyksellä
- Mekaaninen vapautus hätätilanteissa
- Värjäämättömät joustokumirenkaat
- Sähköinen nostosaksien suojaus
- Taittuvat suojakaiteet
- Huomiomajakka
- Ylikuormitusanturit
- Työtasolla 230V kaapelivalmius pistorasialla
- Kuoppatuet (pothole protection)
- CE- EN 280 merkintä
Optiot ja lisävarusteet: IM80-mallisarja
- Työtasolle 230V Sähköliitäntä
- Työtasolle paineilmaliitäntä
- Laajennettu takuuaika 2-5 vuotta
- Extra huomiomajakka
- Huoltovapaa Li-ion akku
- ImerView seuranta
Saksilavanostin IM80: Työkorkeus sisäkäytössä 6.5 - 9.2 m
| IM 4680 AC | IM 5980 AC | IM 7380 AC | |||||
|---|---|---|---|---|---|---|---|
| Sisäkäyttö | Ulkokäyttö | Sisäkäyttö | Ulkokäyttö | Sisäkäyttö | Ulkokäyttö | ||
| Saksien lukumäärä | 3 | 3 | 4 | 4 | 5 | 5 | |
| A (työlavankorkeus) | m | 4.5 | 3.7 | 5.8 | 4.4 | 7.2 | 5.4 |
| B (työskentelykorkeus) | m | 6.5 | 5.7 | 7.8 | 6.4 | 9.2 | 7.4 |
| C (maavara: kuoppatuki ylös/alas) | mm | 90/22 | 90/22 | 90/22 | 90/22 | 90/22 | 90/22 |
| D (läpiajokorkeus) | m | 1.99 | 1.99 | 2.1 | 2.1 | 2.2 | 2.2 |
| E (min. työtason korkeus) | m | 0.87 | 0.87 | 0.97 | 0.97 | 1.1 | 1.1 |
| F (korkeus, kaiteet alhaalla) | m | 1.6 | 1.6 | 1.7 | 1.7 | 1.8 | 1.8 |
| Kantavuus | kg | 230 | 230 | 230 | 230 | 230 | 230 |
| Kantavuus työtason jatkolla | kg | 230 | 130 | 230 | 130 | 230 | 130 |
| Henkilömäärä | n° | 2 | 1 | 2 | 1 | 2 | 1 |
| Ajomoottori | V / kW | 24/2.4 | 24/2.4 | 24/2.4 | 24/2.4 | 24/2.4 | 24/2.4 |
| Nostomoottori | V / kW | 24/2.2 | 24/2.2 | 24/2.2 | 24/2.2 | 24/2.2 | 24/2.2 |
| Akku | V/Ah | 24/182 | 24/182 | 24/182 | 24/182 | 24/182 | 24/182 |
| Akun paino | kg | 29 | 29 | 29 | 29 | 29 | 29 |
| Akkuvaraaja | V/A | 24/20 | 24/20 | 24/20 | 24/20 | 24/20 | 24/20 |
| Öljytilavuus | l | 7 | 7 | 7 | 7 | 7 | 7 |
| Max ajonopeus | km / h | 4 | 4 | 4 | 4 | 4 | 4 |
| Ajonopeus työlava ylhäällä | km / h | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| Mäennousukyky | % | 25 | 25 | 25 | 25 | 25 | 25 |
| Kääntösäde - sisäinen | m | 0 | 0 | 0 | 0 | 0 | 0 |
| Kääntösäde - ulkoinen | m | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 |
| Rengaskoko | mm | 325x100 | 325x100 | 325x100 | 325x100 | 325x100 | 325x100 |
| Rengastyyppi | joustokumi | joustokumi | joustokumi | joustokumi | joustokumi | joustokumi | |
| Max kallistuskulma | astetta | 1.5/2.5 | 1.5/2.5 | 1.5/2.5 | 1.5/2.5 | 1.5/2.5 | 1.5/2.5 |
| Paino | kg | 1070 | 1070 | 1300 | 1300 | 1825 | 1825 |
Kaikkia IMER henkilönostimia voidaan ajaa max. korkeudella. Kaikissa saksinostin malleissa työlavanjatkon kantavuus on sama kuin max. kantavuus, ilman kantavuuden heikkenemistä. Tasainen pohjarakenne mahdollistaa trukkipiikeillä koneen helpon ja nopean nostamisen. Liikuteltava Joystick-ohjainyksikkö voidaan vaihtaa nopeasti koneesta toiseen, ilman nostimen parametrien muuttamista, ominaisuudesta on hyötyä mm. vuokraustoiminnassa, mikäli ohjainyksikkö käytön aikana rikkoontuu. Kaikissa IMER henkilönostimissa on optiona 24-60 kk:n takuuaika.
ImerView tarjoaa koneen omistajalle ja käyttäjälle paljon hyödyllistä tietoa esimerkiksi missä nostimia käytetään, miten käytetään ja milloin on nostimen seuraava huoltoajankohta. Kalustonhallintaan ja huoltotoimintaan ImerView antaa tietoa tehokkuuden maksimoimiseksi ja seisonta-aikojen minimoimiseksi.
ImerView käyttää nykyaikaista Proemionin pilvitekniikkaa joka hyödyntää 5G/4G mobiiliverkkoa.
ImerView käyttökohteita mm:
Kalustonhallinta:
• Kaluston toimintakyky ja tehokkuus yhdellä silmäyksellä
• Kalustoraportointia ja koontinäyttöjä hyödyntämällä tehokkuus lisääntyy ja seisonta-ajat pienenevät
• Paikanna yksittäinen nostin/nostimet sarjanumerolla tai mallilla
• Nostinten käyttöasteiden taso ja lukemat parantavat tehokkuutta
Kalustohuolto:
• Nostinten etähallinta säästää aika ja rahaa turhinta huoltokäynneiltä
• Etädiagnosointi näyttää tulevat huoltokohteet, joka helpottaa ja tehostaa huoltokäyntien suunnittelua
• Vikakoodihälytykset ilmoittavat tarkalla sijainnilla missä koneessa on häiriö ja minkä tyyppinen häiriö on kyseessä
Esimerkkejä seurattavista parametreistä:
- Käyttötunnit
- Sijainti
- Akun varaustaso
- Akkuvaraajan käyttö
- Käytettävissä olevan polttoaineen määrä
- Vikakoodit
- Sensoritiedot
Tutustu myös muihin IMER henkilönostin malleihin!
Katso myös pieni ja edullinen kiinteistötekniikan kunnossapidon henkilö- ja asennusnostin
Katso myös muut rakennustoimintaan soveltuvat työkoneet
Myydään henkilönostin – etsitkö käytettyä henkilönostinta? Täytä lomake Lähetä lomake
Saksilavanostin
Hinattava henkilönostin
Teleskooppipuominostin
Kuukulkija
| IM 4080 UL | IM 4080 H | IM 5080 UL | IM 5080 H | ||
|---|---|---|---|---|---|
| Saksien lukumäärä | 3 | 3 | 4 | 4 | |
| Työlavan korkeus (A) | mm | 3800 sisätiloissa 2250 ulkona | 3800 | 4900 sisätiloissa 2450 ulkona | 4900 sisätiloissa 4350 ulkona |
| Työskentelykorkeus (B) | mm | 5800 sisätiloissa 4250 ulkona | 5800 | 6900 sisätiloissa 4450 ulkona | 6900 sisätiloissa 6350 ulkona |
| Rakennuskorkeus (D) | mm | 1900 | 1900 | 1990 | 1990 |
| Korkeus, kaiteet alhaalla (F) | mm | 1410 | 1410 | 1500 | 1500 |
| Pituus | mm | 1490 (1335) | 1490 (1335) | 1490 (1335) | 1490 (1335) |
| Leveys | mm | 780 | 780 | 780 | 780 |
| Työtason jatko | mm | 660 | 660 | 660 | 660 |
| Kantavuus | kg | 230 | 230 | 230 | 230 |
| Kantavuus työtason jatkolla | kg | 130 | 130 | 130 | 130 |
| Henkilömäärä | n° | 1 | 2 sisätiloissa / 1 ulkona | 1 | 2 sisätiloissa / 1 ulkona |
| Vetomoottorit | 24DC | 24DC | 24DC | 24DC | |
| AGM akku | V/Ah | 2x12/85 C5 | 2x12/85 C5 | 2x12/85 C5 | 2x12/85 C5 |
| Akkulaturi | V/A | 24V/20 Ah | 24V/20 Ah | 24V/20 Ah | 24V/20 Ah |
| Öljytilavuus | l | 2 | 2 | 2 | 2 |
| Maksimi sivuttainen/ pitkittäissuuntainen kaltevuus |
ast | 1.50 / 3.00 | 1.50 / 3.00 | 1.50 / 2.50 | 1.50 / 2.50 |
| Max ajonopeus | km / h | 4 | 4 | 4 | 4 |
| Ajonopeus työlava ylhäällä | km / h | 0.6 | 0.6 | 0.6 | 0.6 |
| Máennousukyky | % | 25 | 25 | 25 | 25 |
| Sisäinen kääntösäde | m | 0.24 | 0.24 | 0.24 | 0.24 |
| Ulkoinen kääntösäde | m | 1.55 | 1.55 | 1.55 | 1.55 |
| Rengaskoko | mm | 250x80 | 250x80 | 250x80 | 250x80 |
| Renkaiden tyyppi | Joustokumi | Joustokumi | Joustokumi | Joustokumi | |
| Paino | kg | 700 | 920 | 750 | 1065 |
