Betonipumppu
Hinattava ja kiinteä malli
Tehokas 22.3 kW:n YANMAR 3TNV82A-BDYE2 Stage 5 nestejäähdytteinen dieselmoottori
Rengaskoko
195R14
EU-tieliikennehyväksytty
(Booster 15 R -versio)
Kumikauluksella oleva
380l täyttösuppilo, lastauskorkeus 1250mm
Molemmilla sivuilla olevat suojakaaripuskurit

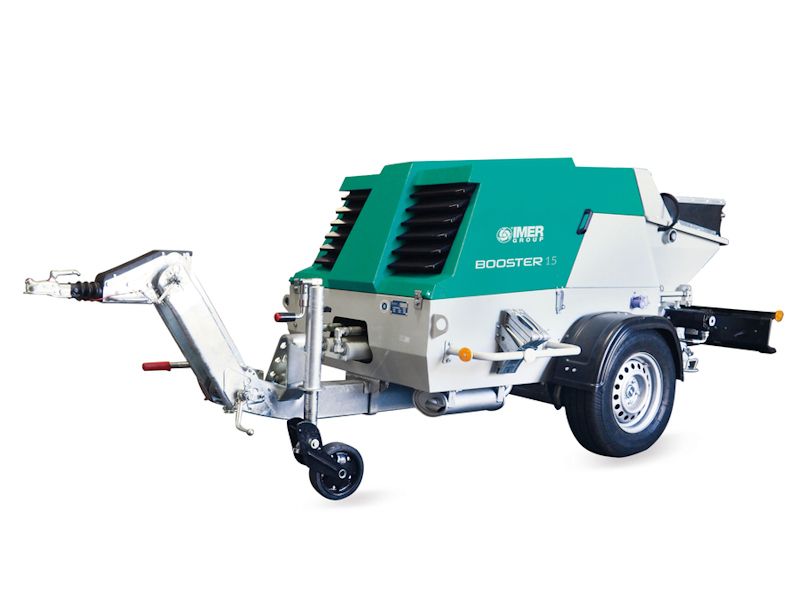

IMER betonipumppu Booster 15
Yanmar 3TNV82A-BDYE, 22.3kW, dieselmoottori Stage5
Max. Betonin raekoko 25mm
Max. Ruiskubetonin raekoko 12mm
Max. pumppauslinjan pituus 200m
Max. pumppauslinjan korkeus 80m
Materiaalivirtaus 2-15 m3/h
Pumppauspaine 70 bar
S-venttiilin iskujen määrä 4-34/min
Kumikauluksella oleva 380l täyttösuppilo
Lastauskorkeus 1250 mm
Pituus/leveys/korkeus 1494/4100/1540 mm
Paino 1550kg
Hinattava ja kiinteä malli
Booster 15 – Tehokkuutta ja liikkuvuutta betonin pumppaukseen.
Booster 15 on erittäin pieni ja kevyt hinattava tai kiinteä betonipumppu, joka kykenee pumppaamaan betonia, jonka suurin raekoko on 25mm, tai ruiskuttamaan ruiskubetonia, jonka raekoko on enintään 12mm. Laaja lisävaruste- ja optiovalikoima valikoima lisää betonipumpun käyttömahdollisuuksia.
Booster 15 on kompakti ja suorituskykyinen betonipumppu, joka on suunniteltu vastaamaan nykyaikaisten työmaiden vaatimuksia. Sen säädettävätilavuuksinen hydraulipumppu mahdollistaa S-venttiilin vaihtotiheyden tarkasti säädettävän ohjauksen – näin virtausnopeus voidaan optimoida työmaan tarpeiden mukaan. Tuloksena on tehokkaampi ja joustavampi materiaalinkäsittely. Kevyen, hinattavan omapainonsa ansiosta laite on vaivattomasti liikuteltavissa – jopa 20–25 % kevyempi omapaino verrattuna moniin vastaaviin malleihin mahdollistaa kuljetuksen kevyemmälläkin kalustolla.
Ominaisuudet ja vakiovarusteet:
Booster 15 soveltuu pumppaamaan: (kiinteä ja hinattava betonipumppu)
- Betonia, jonka suurin raekoko on 25 mm (1 tuuma)
- Kuitubetonia
- Itsetiivistyvää betonia
- Tulenkestävää betonia (vain märkäruiskutukseen)
- Täyttölaasteja, joissa on metalli-, polypropeeni-, hiili- tai lasikuituja
- Kevytsora-, hiekka- tai sementtipohjaisia tasoitteita
- Sementti- tai anhydriittipohjaisia itsetasoittuvia lattiatasoitteita
- Mikroperustuspaalujen injektointeja painovoimalla tai alhaisella paineella
Booster 15 on optimoitu toimimaan samanaikaisesti TELA-ALUSTAISEN betoninlevityspuomin GERRIS 800 kanssa
Booster 15 voidaan optimoida vastaamaan erityisiä betonin pumppaus tarpeita laajan lisävarustevalikoiman ansiosta.
Booster 15 soveltuu pumppaamaan: (kiinteä ja hinattava betonipumppu)
- Ruiskubetonia, suurin raekoko 12 mm
- Ruiskubetonia, johon on lisätty kovettumista nopeuttavia aineita
- Rakennuslaastia, myös kuituvahvistettua
Booster 15 voidaan optimoida vastaamaan erityisiä ruiskubetonin pumppaus tarpeita laajan lisävarustevalikoiman ansiosta.
Nestejäähdytteinen dieselmoottori – Yanmar 3TNV82A-BDYE Stage5
Sekoitinsuppilo sekoittimen akselilla
Suppilon ritilä 12V sähköisellä täryttimellä
Vapaavirtaus hydraulijärjestelmä
Pumppuyksikkö S-venttiiliputkella
4” (Ø 100 mm) ulostuloputki, Victaulic-liitosjärjestelmällä
ANTI-SHOCK ohjauspaneeli:
• Materiaalivirtauksen säätely
• Hydraulisenpaineen säätömittarit
• Hätä/varajärjestelmä, joka mahdollistaa laitteen toiminnan jatkumisen, jos esimerkiksi S-venttiilin tunnistimet rikkoutuvat
• Tuntimittari; laskutukseen, huoltovälien seuraamiseen
Kaapeliohjattu 5 toimintoinen kauko-ohjain
Huoltotyökalusarja pumppausmäntien vaihtoon
Käsikäyttöinen rasvapumppu
2x 195R14 renkaat
Säädettävä vetokahva (Booster 15 -versio)
EU-tieliikennehyväksytty (Booster 15 R -versio)
Booster 15:ssa on kaksisylinterinen mäntäpumppu, jossa on vaihtotyyppinen S-putkiventtiili. Pumppausylinterien halkaisija on 120 mm ja iskun pituus 700 mm. S-venttiili on pitkänomainen ja kartiomainen (halkaisijasta Ø 120 mm kapenee Ø 100 mm:iin), ja se on varustettu erityisellä itsesäätyvällä järjestelmällä, joka kompensoi tiivistelevyjen kulumista.
Booster 15 toimii täysin hydraulisesti vapaavirtauksella ja pystyy tuottamaan jopa 220 bar paineen. Sen ainutlaatuinen “Cool Fast” -jäähdytysjärjestelmä hydrauliöljylle sisältää erityisen apuhydraulipumpun ja suuren ilman/öljyn jäähdyttimen. Tämä järjestelmä varmistaa jatkuvan käytön myös korkeissa ympäristön lämpötiloissa
Materiaali tulee purkaa syöttösuppiloon suoraan betoniasemalta, kuljetussekoittimesta, dumpperista tai suurista sekoittimista. Värähtelevän ritilän läpi kulkiessaan mahdolliset liian suuret kivet suodatetaan pois. Mikäli pumppauksessa käytetään pienihalkaisijaisia letkuja (Ø 50 mm), voidaan kone varustaa tiheäsilmäisellä ritilällä.
Booster 15:n toimintasykli on seuraava:
• Suppilon pohjassa oleva sekoitin siirtää materiaalin annostelusylintereiden eteen.
• Kaksi sylinterin sisällä olevaa mäntää imevät materiaalin suppilosta taaksepäin liikkuessaan, kunnes ne saavuttavat takarajansa.
• Vaihtotunnistimet havaitsevat männän saapumisen ja ohjaavat vaihtosylintereiden avulla S-venttiilin asentoa
• Mäntä, joka on lopettanut takaiskun (imu), alkaa nyt työntää ja paineistaa materiaalin putkeen S-venttiilin kautta, samalla kun toinen mäntä suorittaa imuvaihetta.
Toimintasykli toistuu 4–30 kertaa minuutissa, riippuen siitä, miten käyttäjä
säätää materiaalivirtausta ohjauspaneelista.
Lisävaruste- ja optiovalikoima
1107196 Lisäsuppilon kumilaajennussarja 380 l, lastauskorkeus 1250 mm
1107197 Teräksinen täyttökaukalo 500 l, lastauskorkeus 1460 mm
1107170 Keskusvoitelujärjestelmä
1107171 140 bar:n korkeapainepesuri
1107001 5-toimintoinen kauko-ohjaussarja:
Käynnistys-Pysäytys- Virtauksen suunnanvaihto-Virtausnopeuden lisääminen – Virtausnopeuden vähentäminen
1107069 Asuntovaunukytkinpaketti, Booster 15R -malliin
Suositellaan seuraaviin pumppauskohteisiin:
• Betoni, raekoko 0–19 mm
• Kuituvahvistettu betoni
• Itsetiivistyvä betoni
• Tulenkestävä betoni (vain märkäkäyttöön)
• Injektointi ja täyttöinjektointi
• Itsetasoittuvat sementti- tai anhydriittipohjaiset tasoitteet
Soveltuvat varusteet ja liitännät agregaattien pumppaamiseen, joiden raekoko on enintään 19 mm
1107178 Tarkastus- ja voitelukulma, terästä, 90° kulma 4″ Victaulic-putkille
1107200 Teräsmutka 45°, Ø 3¼” (75 mm)
1107199 Teräsmutka 90°, Ø 3¼” (75 mm)
1107179 Victaulic Ø 4″ kiinteä vipuliitos Ø 100 mm putkille
1107193 Victaulic Ø 3¼” kiinteä vipuliitos Ø 75 mm putkille
1107191 Supistuskartio Ø 100 (4″) – Ø 75 (3¼”), Victaulic-kiinnitys, pituus 1000 mm
1107190 Kuminen jatkoletku Ø 75 mm, pituus 10 m, Victaulic 3¼” + 3¼” liittimillä
1107180 Victaulic-tiivistesarja Ø 4″ liitokselle, Ø 100 mm putkille
1107194 5 kappaleen Victaulic Ø 3¼” tiivistesarja Ø 75 mm putkille
1107195 Puhdistuspallo Ø 75 mm (3¼”) putkille
Käyttösarja betonin pumppaamiseen, kun raekoko enintään 25 mm (1″)
Suositellaan seuraavien materiaalien pumppaamiseen:
• Betoni, jonka suurin raekoko on 25 mm
• Kuituvahvisteinen betoni
• Itsetiivistyvä betoni
• Tulenkestävä betoni (vain märkämenetelmä)
• Injektointi ja täyttöinjektointi
1106123 Käyttösarjan sisältämät lisävarusteet:
• 7 teräsputkia Ø 4″, L 3m, Victaulic 4″
• 1 kumiletku Ø 4″, L 3m, Victaulic 4″, vapaa ulostulo
• 2 teräskulmia Ø 4″, r = 250 / 90°, Victaulic
• 2 teräskulmia Ø 4″, r = 250 / 45°, Victaulic
• 12 kiinteää vipuliitintä Ø 4″, tyyppi: Victaulic
• 15 tiivistettä Victaulic Ø 4″ liittimille
• 2 putkenpesusientä Ø 150/200 mm
• 1 sienen keräyskori Ø 4″
• 1 teräskulma 90°, Ø 4″, Victaulic
• 1 tulppa Ø 100 mm Victaulic-kulmalle
Paketin kokonaispaino: 330 kg
Lavan mitat (l / p / k) 1100/3000/1100mm
Pakkauksen mitat (l / p / k) 370/800/470mm
HUOM: Käyttösarjaan on saatavana myös yksittäiset osat
Suositellaan (ilman ruiskupistoolia ja lisäkompressoria) seuraaviin pumppauskohteisiin:
• Itsetasoittuvat sementti- tai anhydriittipohjaiset lattiatasoitteet
• Itsetiivistyvä betoni
• Injektointimassat ja täyteinjektoinnit (esim. muuraukset, ontelot)
Suositellaan ruiskutukseen:
• Ruiskubetoni (shotcrete)
• Rakennepohjaiset laastit, myös kuituvahvistetut
1106124 Ruiskubetonointisarja – perusletkut Ø 50, L= 30m, Victaulic (ilman lisäainelaitetta)
Sarjan mukana toimitettavat tarvikkeet:
• 2 Kumiletkua, Ø 50 mm, L=10m, Victaulic 2″ – Victaulic 2″
• 1 Kumiletku, Ø 50 mm, L=10m, Victaulic 2″ – camlock Ø 50
• 1 Seularitilä ruiskubetonille, silmäkoko 15mm
• 1 Betoniruisku, Ø 50 mm, pikaliitäntä paineilmalle 3/4″
• 1 Supistuskartio Ø 100 (4″) – Ø 50 (2″) Victaulic, L=1000mm
• 1 Letkupidikehihna
• 2 Puhdistussientä Ø 50 mm letkulle
• 1 Victaulic Ø 4″ kiinteävipuinen liitin
• 2 Tiivistettä Ø 4″ Victaulic-liitännälle
• 3 Kiinteää vipuliitintä Ø 2″ Victaulic
• 6 Tiivistettä Ø 2″ Victaulic-liitännälle
• 1 Tiiviste Ø 50 mm camlock-liitännälle
HUOM: Käyttösarjaan on saatavana myös yksittäiset osat
1107172 Automaattinen pumppu kiihdytyslisäaineiden annosteluun
Eksentrisellä ruuvilla toimiva pumppu, joka on synkronoitu S-venttiilin vaihtokertojen kanssa. Se pystyy annostelemaan ennalta asetetun määrän lisäainetta erittäin tarkasti.
Erittäin helppokäyttöinen:
Käyttäjän tarvitsee vain asettaa haluttu lisäaineen prosenttiosuus per kuutiometri materiaalia ja pumppu pitää määrän tasaisena, riippumatta pumpun nopeudesta. Käynnistys ja pysäytys ovat synkronoituja materiaalin annostelusylinterien liikkeen kanssa – pumppu toimii siis vain silloin, kun materiaaliakin syötetään
1107172 mukana toimitettavat tarvikkeet:
• Ruiskubetonointipistooli, jossa materiaalin syöttöliitäntä (Ø50 F camlock) ja kaksoisilmasyöttö – lisäaineille liitännät paineilmalla (Ludecke-liittimet)
• Annostelupumppu, jossa mukana proportionaaliventtiili ja hydrauliletkut. Sisääntulon pikakiinnitysliitäntä 3/4″ ja ulostulon liitäntä paineilmatyyppinen 3/4″
• Lisäainepumpun ohjauspaneeli, jossa:
– ON/OFF ja Manuaali/Automaatti -kytkimet
– Mahdollisuus asettaa lisäaineen prosenttiosuus pumpatun materiaalimäärän perusteella
– Kiinteän virtauksen manuaalitila, esim. järjestelmän täyttöön tai huuhteluun
• 4 m letku, jossa pikaliitin lisäainesäiliöön liittämistä varten
HUOM: Käyttösarjaan on saatavana myös yksittäiset osat
Usein kysyttyä:
